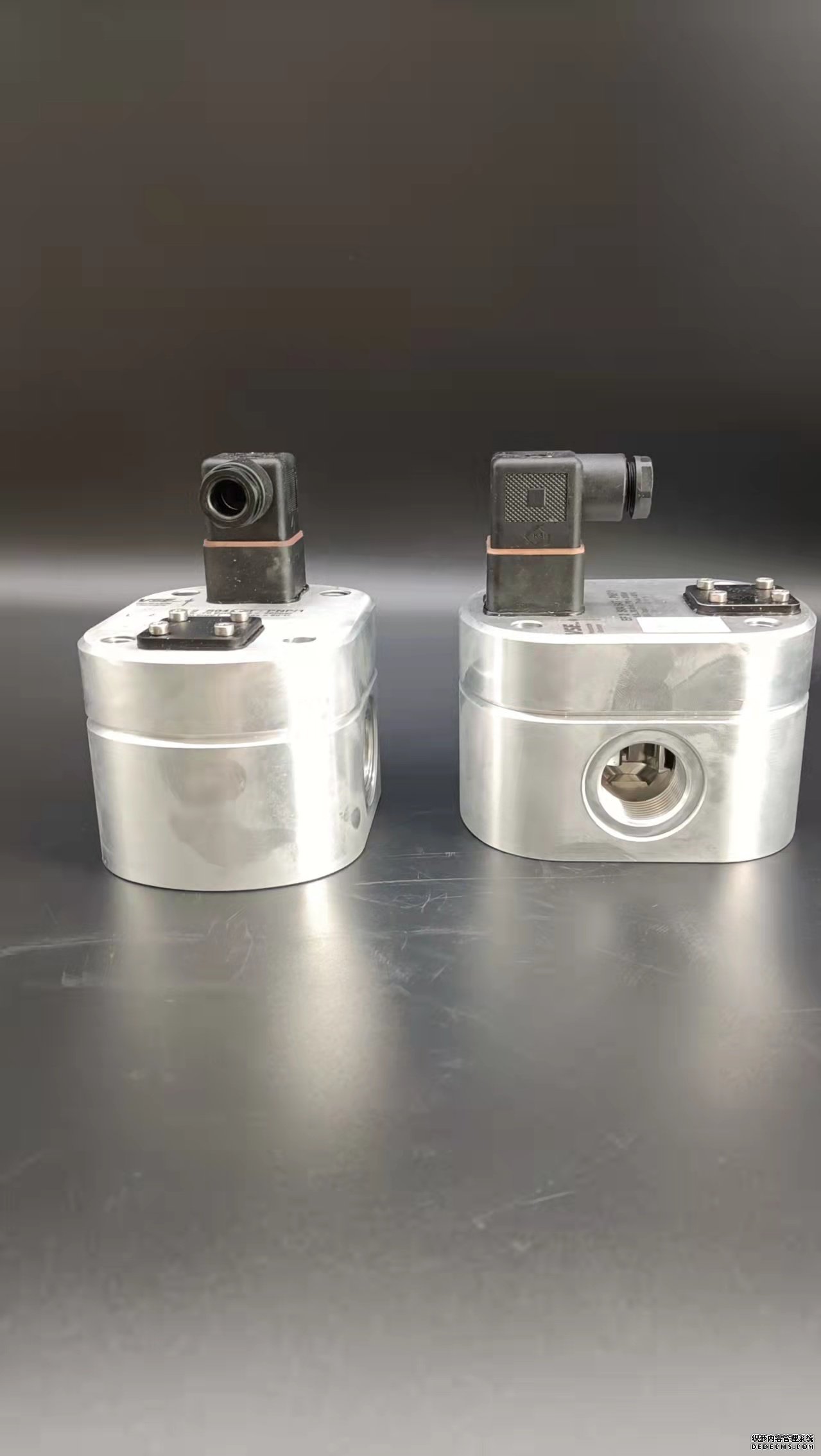

德國VSEVHM02-1流量計電子樣冊同時我們還經營：1.安裝地點的選擇①盡量避免將電磁流量計安裝在溫度經常變化的地點，降低溫度變化引起的溫漂，減少流量不穩情況。如果現場受到熱源的輻射，必須采用熱隔離或通風設施。②避免將流量計安裝在受振動或撞擊的地方。③盡量避免將電磁流量計安裝在腐蝕性環境中，若不能避免，盡量選擇通風良好的環境。④電磁流量計盡量避免陽光直曬。⑤請勿將電磁流量計安裝在電動機、變壓器和其他強電源附近，減少電磁干擾。⑥留足必要的安裝及檢修空間。2.流量計可自動檢測正反方向  安裝儀表時，應使流向箭頭同現場實際正流向保持一致。對分離型儀表，交換轉換器或傳感器一端的CD1和CD2端子上的連線，相當于切換流向。3.傳感器(含--體型)與管道的連接要求  首先，要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道因熱膨脹產生的應力影響。安裝傳感器時，應保證測量管與工藝管道同軸。法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。為可靠測量，重要的是電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位(水平、垂直、傾斜)，只要通過電極的連線基本處于水平位置即可(與水平線夾角一般<10度)，為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。要避免管道內產生負壓，損壞襯里。儀表安裝場所的磁場強度應小于400A/m。4.與金屬管道的連接、連線和接地  流量信號是以介質為參考點(0V)的差動信號，傳感器內部已將信號參考點(OV)與金屬測量管連通。一般通過管道法蘭與儀表法蘭的連接螺栓雖然能使流量計取得介質電位(0V)，但正規的方法是加裝電氣連線，確保以介質為OV的流量信號可靠輸出。傳感器還應加接地線，接地電阻應小.于10歐姆。5.其他安裝注意事項①電磁流量計接地裝置應獨立設置，不能與電氣系統共用接地裝置，接地電阻≤109.②儀表安裝完畢，通過2mm2銅芯軟線將電磁流量計接地極連接到接地裝置。③為了保護電磁流量計內襯不被機械劃傷，建議管道吹掃完畢后，再安裝電磁流量計。同時，在焊接管道時，嚴格控制電焊機接地線搭接位置，避免用電磁流量計本體作為導體通過焊接電流，以防電子線路被擊穿，造成儀表損壞。④為了防止電磁流量計受到管道的振動、熱脹冷縮的影響，避免將電磁流量計單獨固定，可以通過管道一起進行支撐。⑤電磁流量計中心軸應與管道中心軸保持同心，以免引起測量誤差。⑥搬運電磁流量計時，應保證流量計測量管部位均衡受力，或通過本體的吊環進行搬運，不能讓流量計信號引出管和接線盒受力。⑦當介質中含有固體沉淀物時，電磁流量計應垂直安裝，避免安裝在水平管道的最低點，以防物料堆積在管道內。⑧盡量遠離泵出口安裝，因為泵出口介質狀態不穩定并且距離電動機太近，容易產生干擾。1.計量原理　　流體通過渦輪流量計時，流速被轉換為渦輪的轉速，轉速再被轉換成與流量成正比的電信號，最后在計數器上進行顯示和累計。目前，絕大多數渦輪流量計都為一體化智能流量計，除上述機械計量部分外，還包括1臺體積計算儀，依據實測工況流量、取壓口實測壓力、測溫口實測溫度及內部設定的一些固定參數進行計算，將工況體積轉換為可貿易交接的天然氣體積，其原理如圖1所示。2換算原理2.1工作條件下的體積流量計算實用公式工作條件下的體積流量計算實用公式如式(1)所示：式(1)中，qf為工作條件下的體積流量，m3/s；f為輸出工作頻率，Hz，由頻率計采集；k為系數，m-³，可按流量計銘牌給定值。2.2標準參比條件下的體積流量換算實用公式標準參比條件下的體積流量換算實用公式如式(2)所示：式(2)中，qn為標準參比條件下的體積流量，m3/s；pf為工作條件下的絕對靜壓力，MPa；pn為標準參比條件下的絕對靜壓力，MPa；Tn為標準參比條件下的熱力學溫度，K；Tf為工作條件下的氣體絕對溫度，K；Zn為標準參比條件下的氣體壓縮因子；Zf為工作條件下的氣體壓縮因子。　　工作條件下的壓力和溫度的準確度取決于測量儀表。標準參比條件下的絕對靜壓力為101.325kPa，熱力學溫度為293.15K。輸出工作頻率由頻率計采集得到。在不考慮渦輪流量計測量誤差的基礎上，研究范圍可進一步縮小，可主要從天然氣組分對計量的影響和脈動流對計量的影響兩方面進行研究。金屬管浮子流量計的安裝應嚴格按照說明書中的有關技術要求去做,并注意以下幾個問題: 1.金屬管浮子流量計在安裝時應留有足夠的空間,進口應有5倍管道直徑以上的直管段,出口段為250mm,安裝位置應選擇在沒有震動、便于觀察和維修的場所。 2.為保證在任何時候測量管內都充滿料液,金屬管浮子流量計應安裝在上料管的垂直段,液體流向為由下而上,不得倒流。為了便于檢查、修理和更換,安裝時采用聯接旁通,并且在金屬管浮子流量計下側留有清洗口。 3.由于在管道吹掃時有些鐵銹、焊漬清洗不凈,有時介質中含有鐵磁顆粒,應在入口處安裝磁過濾器以避免這些雜質會被吸附在浮子上使浮子卡住。 4.若金屬管浮子流量計管徑小于工藝管道管徑,應在LZ兩端安裝漸縮管,然后和工藝管道相連。 5.為了提高整個測量系統的抗干擾技術性能,信號和電源電纜要分開敷設,分別套在鋼管內,尤其要遠離動力電纜,信號電纜兩接頭的外露部分要保持非常短。 6.為保證測量精度,消除外界干擾,金屬管浮子流量計的接地線采用不小于4mm2的銅線與大地相連,埋設深度在1m左右。  熱式氣體質量流量計按結構可以分為熱分布型和浸入型。熱分布型熱式流量計將傳感元件放置于管道壁,傳感元件經過加熱溫度高于流休溫度，流體流經傳感元件表面導致上下游溫度發生變化,利用上下游溫度差測量流體流量，一般用于微小流速氣體流量的測量。   熱分布型熱式流最計的T.作原理如圖1所示,傳感元件由上游熱電阻、加熱器利下游熱電阻組成,加熱器位于管道中心，使得傳感元件溫度高于壞境溫度，上游熱電阻和下游熱電阻對稱分布于加熱器的兩側。圖1中曲線1所示為管道中沒有流休流過時傳感元件的溫度分布線.相對于加熱器的上下游熱電阻溫度是對稱的。當有流體經過熱式傳感元件時,溫度分布為曲線2,顯然流體將上游部分的熱量帶給下游，導致上游溫度比下游溫度低，上下游熱電阻的溫度差△T反映了流體的流量,即△T=f(m)。當流體流速過大時，上下游熱屯陰的溫度差△7趨向于0,因此熱分布型熱式氣體質量流量計用于測量低流速氣休微小流量。氣體質量流量qm可表示為 式中:Cp-一流體介質的定壓比熱容;A一熱傳導系數;K一一儀表系數。   浸入型熱式流最計的工作原理如圖2所示，一般將兩個熱電阻置于中大管道中心,可測量中高流速流體。熱電阻通較小電流或不通電流，溫度為T;另一熱電阻經較大電流加熱,其溫度T高于氣體溫度。管道中有氣流通過時，兩者之間的溫度差為△T=Tv-T0氣體質量流量qm與加熱電路功率P、溫度差△T的關系式為   式中:E一系數與流體介質物性參數有關;D一與流體流動有關的常數。   如果保持加熱電路功率P恒定，這種測量方法為恒功率法;如果保持溫度差△T恒定，這種測量方法為恒溫差法，兩種方法有各自的優缺點，使用時據具體環境和需要而定。目前較普遍的是采用恒溫差法,由于需要不同的應用領域,恒溫差法已不適用于某些場.合的測量，因此恒功率法應用領域越來越廣泛。恒溫差法的基本原理是流體流過加熱的熱電阻表面使得熱電阻表面的溫度降低，熱電阻的阻值變小。反饋電路自動進行處理,通過熱電阻的加熱電流變大從而使得熱電阻溫度升高,即可使得熱電阻與流體溫度差恒定。通過測量傳感電路的輸出電流或輸出電壓便可獲得流量值。恒功率法的基本原理是加熱功率為恒定值,管道內沒有流體流過時溫度差△7最大,當流體流過熱電阻表面時熱電阻與流體溫度差變小,通過測量△T便可得到流體流量。德國VSEVHM02-1流量計電子樣冊根據流量計設計要實現的功能，智能金屬管浮子流量計的硬件系統實現方案如圖2.1所示：本系統主要分為三部分：信號采集模塊、信號處理模塊以及輸出和顯示模塊，下面將對這三個模塊進行簡要介紹。(1)信號采集模塊：此模塊用來實現信號采集功能，系統中核心要采集的是流量信號，除此之外，還需要采集溫度和壓力信號。這是因為當被測流體為蒸汽時，其密度隨溫度和壓力的變化而變化。為了準確計算出流體的流量，必須要考慮溫度和壓力變化對流體密度的影響。因此，設計中要實現流量、溫度以及壓力三種信號的采集。(2)信號處理模塊：信號處理模塊的基本功能是實現信號的放大、濾波以及A/D轉換。此外，系統中采用微控制器MSP430F149對采集信號進行計算、補償，線性化等智能化處理。(3)輸出及顯示模塊：設計中使用E2PR0M保存累積流量值以及儀表參數值，并將流量信號轉換為4?20mA工業標準電流信號輸出。同時，使用LCD實時顯示瞬時流量和累積流量，最后將金屬管浮子流量計測量結果通過CAN總線傳送給上位機顯示。德國VSEVHM02-1流量計電子樣冊應用中存在的問題有: 1)氣體渦輪流量計要求被測介質清潔。人工煤氣如凈化不好，存有煤焦油和萘等,會嚴重影響計量的精度。致使此表在冬季只運行半個月就出現故障而不記數,拆開以后，發現軸承彈簧圈嚴重腐蝕。 (2)斷電造成氣量丟失。 解決問題的對策: 1）合理地制定保養計劃:根據腐蝕情沉而定，冬季半個月,其他季節可稍長一些(1~2個月)。另外,傳感器在工作中,葉輪的速度很高,即使在潤滑良好時,仍有磨損產生,在使用一段時間后,應換軸承并重新標定。2)加裝油過濾器(見圖1)。其工作原理:當氣體進入罐體后經擋板進入凈化用油中，人工煤氣中的煤焦油灰塵萘硫化物等雜質溶于油中，從油中返上的氣體經不銹鋼過濾器后進入流量計。加裝油過濾器后計量表不但運行穩定，而且保持精度。1997年在裝有渦輪流量計的600余戶的調壓站,安裝一臺油過濾器2臺德萊塞表,經過近5個月的對比實驗,效果良好，儀表運行穩定，沒有發生過任何 故障。該表與德萊塞表進行對比,總誤差在1%內,能夠滿足調壓站的要求。 3)對巡視人員加強計量知識的培訓,對每天的數據進行運行分析。 4)氣體渦輪流量計中的鋰電池一般可連續使用一年,但要保證計量表穩定運行,不能等到電池沒電再換。渦街流量計至少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30–40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游。　　渦街流量計主要用于哪些介質流量測量：如氣體、液體、蒸氣等多種介質。利用在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。常見問題主要有指示長期不準;始終無指示;指示大范圍波動，無法讀數;指示不回零;小流量時無指示;大流量時指示還可以，小流量時指示不準;流量變化時指示變化跟不上;儀表K系數無法確定，多處資料均不一致。總結引起這些問題的主要原因，主要涉及到以下方面選型方面的問題。　　渦街流量計技術指標的提高是行業發展的追求，如測量范圍，電阻從超導到1014Ω，溫度從接近絕對零度到1010℃。如測量準確度，時間測量從30萬年不差1秒提高到600萬年不差1秒。追求高穩定性和高可靠性隨著儀器儀表和測控系統應用領域的不斷擴大，可靠性技術在航天航空、電力、冶金、石油化工等大型工程和工業生產中起到維護正常工作的重要作用。　　保障現場儀器儀表的測控系統正常工作的渦街流量計也要求高穩定性和高可靠性。因為新材料的出現和各種加工技術的發展，現代的可靠性按平均無故障時間與10年前相比提高了3倍。　　渦街流量計熱敏檢測元件靈敏度高，適用于溫度(<350℃)和較低密度的氣體測量，但因熱敏電阻用玻璃封裝，較脆弱，敞易受流體中的污物、有害物質及顆粒物的影響，所以被測介質還應足清潔的液體或氣體。電磁流量計是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。電磁流量計具有精度高、靈敏度高、穩定性好等優點，在供水企業中有著廣泛的應用前景，特別是在大口徑、安裝環境好的工廠、居民區等場所，雖然智能電磁流量計的使用已經非常成熟。但是，仍有一些問題需要注意。一、信號傳輸問題：　　　　一體式智能電磁流量計在區域管網中運行時，可以為城市供水調度提供一定的決策信息。因此，用戶對電磁流量信號的實時性和連續性提出了更高的要求。如果智能電磁流量計能完成儀器本身信號的自動轉換和無線傳輸，減少數據采集的兼容或相互轉換等困擾，那將為企業的使用提供便利，也將為儀表的推廣應用增加更大的優勢。二、電源問題：　　　目前電磁流量計不自帶電源，造成了室外安裝不方便，一旦斷電，將造成用作結算水表的流量計數據缺失，這樣對其斷電時段缺失水量的計量與推算也就提出了新的問題。若電磁流量計能自帶電源，就能從根本上解決這一問題，也將促進其在結算水表中的推廣應用。三、防雷問題：　　　一體式智能電磁流量計在雷雨天氣覆蓋較廣的地區防雷是個重要的工作。在嚴格做好接地、電源保護后，在空曠地區安裝的電磁流量計被雷擊的概率還是很高。所以簡單有效的辦法是提高流量計自身的防雷性能，如不能根本性解決，則應對其內部電路進行分離保護，這樣即使雷擊損壞，也能降低更換成本。1.制定氣體流量計定期清理表內液體的制度　　為保障旋進旋渦流量計計量的準確性,降低故障概率,在實際的運行與使用過程中,要進行計定期進行流量計各個部件的清理,尤其是要清理氣體流量計內的無關液體,相關部門需結合其具體的使用情況,確定最佳的清理周期,應用恰當?shù)那謇矸椒?保障清理的效果.2.及時更換氣體流量計漩渦發生體　　漩渦發生體如果在使用的過程中出現了損壞現象,同樣會影響計量精度.因此,這就要求在日常的維護過程中,需要定期進行氣體流量計漩渦發生體的定期更換.通常情況下,漩渦發生體的損壞主要是由于氣中含有細小泥沙等雜物,這些雜物會在流量計的運行過程中對螺旋體產生一定的沖擊,進而導致傳感器出現故障,這種情況下,就需要保障氣中不存在任何無關的雜物,及時清理流量計螺旋體,避免其他雜質、硬物造成的沖擊與損壞.3.現場進行壓力系數調節　　對每臺旋進旋渦流量計而言,在出廠的過程中,都存在固定壓力與溫度系數,如果在實際的計量過程中,額定壓力高于介質壓力時,流量計的計量結果會與實際存在較大的偏差,甚至無法正常顯示.因此,在實際的計量工作中,需結合介質壓力等參數,可以進行壓力系數的調節與控制.4.加強計量器的管理　　機械干擾是旋進旋渦流量計最常見的故障,在實際的使用過程中,為了避免這些故障的出現,相關人員需要加強對流量計的管理,在安裝的過程中,要嚴格遵守相應的安裝規范,保障流量計前后良好的固定性,在操作的過程中,避免出現各種不當?shù)牟僮餍袨?

您如果需要德國VSEVHM02-1流量計電子樣冊的產品，請點擊右側的聯系方式聯系我們，期待您的來電
