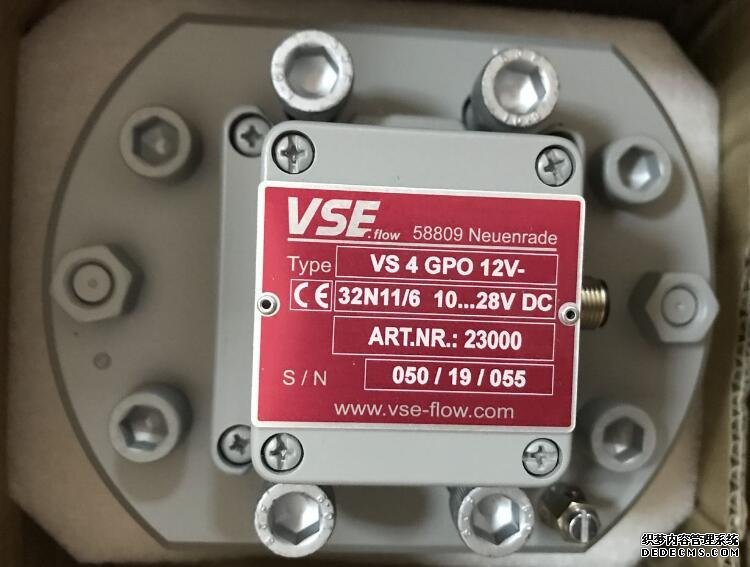

德國VSEVTR1015流量計電子樣冊同時我們還經營：1、開啟時指針不動產生的原因:介質中含有雜質,使轉子卡住;系統工作壓力太小,致使金屬管浮子流量計不正常工作,. 解決辦法:清除異物;增加磁過濾器,增加系統工作壓力.2、指針沖頂不回復產生的原因:介質中含有雜質,使轉子卡住;儀表選型不合適,選用儀表太小. 解決辦法:清除異物,增加磁過濾器;3、指針波動太大產生的原因:不能準確讀數,產生原因:系統工作壓力不穩定;介質存在脈動流或雙相流的現象;儀表進出口處的管徑變化大而導致壓力變化或壓力損失增加. 解決辦法:檢查自身系統;消除脈動流與雙相流.減少壓力損失.4、指針不回零產生的原因:由于儀表的波動而使指針位移;由于儀表的上下撞擊,而使測量管內的零件彎曲變形. 解決辦法:旋松指針處的小螺絲將指針復原至未工作狀態;建議送回維修或更換.5、金屬管浮子流量計遠傳不準確產生原因:環境溫度超出工作要求;變送器漂移. 解決辦法:按要求使用;適當調節變送器中的電位器或調節螺絲以恢復正常.6、流體正常流動時無顯示,總量計數器字?jǐn)?shù)不增加:檢查電源線、保險絲、功能選擇開關和信號線有無斷路或接觸不良; 檢查顯示儀內部印刷版,接觸件等有無接觸不良;檢查檢測線圈;檢查傳感器內部故障,上述1-3項檢查均確認正?；蛞雅懦收?但仍存在故障現象,說明故障在傳感器流通通道內部,可檢查葉輪是否碰傳感器內壁,有無異物卡住,軸和軸承有無雜物卡住或斷裂現象 . 解決辦法:用歐姆表排查故障點;印刷板故障檢查可采用替換“備用版”法,換下故障板再作細致檢查;做好檢測線圈在傳感器表體上位置標記,旋下檢測頭,用鐵片在檢測頭下快速移動,若計數器字?jǐn)?shù)不增加,則應檢查線圈有無斷線和焊點脫焊;去除異物,并清洗或更換損壞零件,復原后氣吹或手撥動葉輪,應無摩擦聲,更換軸承等零件后應重新校驗,求得新的儀表系數.7、 未作減小流量操作,但流量顯示卻逐漸下降:過濾器是否堵塞,若過濾器壓差增大,說明雜物已堵塞;流量傳感器管段上的閥門出現閥芯松動,閥門開度自動減少;傳感器葉輪受雜物阻礙或軸承間隙進入異物,阻力增加而減速減慢. 解決辦法:消除過濾器;從閥門手輪是否調節有效判斷,確認后再修理或更換 ;卸下傳感器清除,必要時重新校驗.8、 流體不流動,流量顯示不為零,或顯示值不穩:傳輸線屏蔽接地不良,外界干擾信號混入顯示儀輸入端;管道振動,葉輪隨之抖動,產生誤信號; 截止閥關閉不嚴泄露所致,實際上儀表顯示泄漏量;顯示儀內部線路板之間或電子元件變質損壞,產生的干擾 . 解決辦法:檢查屏蔽層,顯示儀端子是否良好接地;加固管線,或在傳感器前后加裝支架防止振動; 檢修或更換閥;采取“短路法”或逐項逐個檢查,判斷干擾源,查出故障點.9、金屬管浮子流量計示值與經驗評估值差異顯著:傳感器流通通道內部故障如受流體腐蝕,磨損嚴重,雜物阻礙使葉輪旋轉失常,儀表系數變化葉片受腐蝕或沖擊,頂端變形,影響正常切割磁力線,檢測線圈輸出信號失常,儀表系數變化:流體溫度過高或過低,軸與軸承膨脹或收縮,間隙變化過大導致葉輪旋轉失常,儀表系數變化.傳感器背壓不足,出現氣穴,影響葉輪旋轉管道流動方面的原因,如未裝止回閥出現逆向流動旁通閥未關嚴,有泄漏傳感器上游出現較大流速分布畸變:(如因上游閥未全開引起的)或出現脈動液體受溫度引起的粘度變化較大等;顯示儀內部故障;檢測器中永磁材料元件時效失磁,磁性減弱到一定程度也會影響測量值;傳感器流過的實際流量已超出該傳感器規定的流量范圍. 解決辦法:查出故障原因,針對具體原因?qū)ふ覍?duì)策;更換失磁元件;更換合適的傳感器.計量管路流量量程變化是實際使用中經常遇到的情況, 特別是直接對沒有儲氣設備用戶供氣的計量更是如此。我國天然氣、煤氣的大部分消耗是供給城市作民用燃?xì)獾?一般日負荷的變化都比較大,流量的量程變化也就較大。常用孔板流量計的量程比一般為3:1,對于大量程比的場合,一般采用以下三種方法解決。(1)將大流量分段多路并聯組合進行測量.在流量量程變化較大的場合,往往采用不同管徑的計算管道并聯組合,通過計量管路的組合切換來適應流量的變化;這是目前較為常用的方法。(2)更換孔板片改變值進行測量.在不改變標準孔板節流裝置和差壓計的情況下,通過更換不同開孔直徑的孔板,改變孔徑比的方法來實現流量測量。適用于較長時間的季節性流量較大幅度改變或供氣量的突然變化致使差壓計超出規定使用范圍的情況。(3)用一臺孔板流量計并聯不同量程差壓計進行測量.采用同一臺孔板流量計的一次裝置,并聯兩臺或兩臺以上不同量程的差壓計進行切換測量。1.Modbus通訊協議概述 Modbus協議是應用于金屬管浮子流量計電子控制器上的一種通用協議。通過此協議，控制器相互之間控制器經由網絡(例如以太網)和其他設備之間可以通信。它已經成為一通用工業標準。有了它,不同廠商生產的控制設備可以連成工業網絡,進行集中監控,減少了人力成本，提高了生產效率。 Modbus協議采用主從工作方式，允許一臺主機和多臺從機通信,每臺從機地址由用戶設定，地址范圍為1~255。通信采用命令,應答方式，每一-種命:令幀都對應一-個應答幀。命令幀由主機發出，所有從機都將收到報文,但只有被尋址的從機才會響應命令,返回相應的應答幀。如果命令幀中尋址地址為0,則視為全局廣播,所有從機把它當一條命令執行,不返回應答幀。 2.Modbus網絡通訊傳輸模式 Modbus網絡通訊可以設置為兩種傳輸模式:ASCII模式或RTU(RenoteTeminalUnit)模式。筆者介紹的流量計采用的是RTU模式。RTU模式主要優點是:在同樣的波特率下可比ASCII方式傳送更多的數據。 RTU模式中字節的格式如下: 編碼系統:8位二進制，十六進制0-9,A-F。 數據位:1個起始位;8個數據位;奇/偶校驗時1個停止位,無奇偶校驗時2個停止位。 錯誤校驗區:循環冗余校驗(CRC)。 開始和終止都需要至少35個字符時間的停頓間隔。 3.Modbus功能碼 Modbus定義的功能代碼范圍為1~127,不同功能的設備往往只使用其中的一部分。在主機要求傳輸中,功能代碼告訴從機要執行一一個什么動作。在從機響應傳輸中，如果從機發送的功能代碼與主機發送的功能代碼相同,則表明從機已執行所要求的功能;如果不同則表明從機沒有執行所要求的功能，返回了一個錯誤信息。 金屬管浮子流量計設計在通訊過程中用03H(讀取內部寄存內容和10H（刷新多個寄存器內容）兩個功能。電磁流量計是灌漿過程的主要工藝流程，為在施工中進行有效的控制，需對施工過程中的水和水泥漿液進行計量和控制。 鉆孔、洗孔:灌漿施工首先要在巖層中自上而下分段進.行鉆孔，待單孔終孔，用大量清水洗孔，至回水變清，無流量測量點，故不展開討論。 簡易壓水試驗:洗孔結束，下孔口管，密封孔口，以設計要求的壓力向孔內送水，測定其相應的流量值，并據此計算巖體的透水率。計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一-測量點是十分重要和敏感的，準確是首要指標，水有一-定的電導率，滿足電磁流量計的測量要求，需要重點考慮的是電磁流量計的口徑，因?yàn)閴核囼?yàn)和灌漿用的是相同的電磁流量計. 灌漿:壓水試驗后,灌漿泵將一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥漿液壓送到孔中，--部分進入裂隙而擴散,余下的漿液經回漿管返出孔外,流回到漿液攪拌機中,在規定的壓力下,當注入率不大于0.4L/min時,繼續灌注30min;或不大于1L/min,繼續灌注60min,灌漿可以結束。每臺鉆孔設備都需要兩臺電磁流量計分別記錄進、返漿流量,灌漿量就等于進漿量減去返漿量,現場管線與電磁流量計安裝布置見圖3。 由于現場灌漿泵泵量多為6m³/h(100L/min),故電磁流量計的量程選為100L/min,由電磁流量計的測量原理可知[4],其流速的下限由.同噪聲或偏移的信噪比S/N(信號與噪聲)來決定，上限則由測量管內襯里的磨損和配管的經濟速度等來決定印。由于水泥漿液中帶有水泥固體顆粒,考慮到對電磁流量計襯里和電極的磨損，選用流速≤5m/s,另一方面水泥漿液又具有易粘附、沉淀、結垢的特性,故電磁流量計測量管內的流速應不低于0.5m/s,以起到對電極和內襯的自清掃作用。一般當測量管內實際流速<0.1m/s時,感應電動勢已變得十分微弱(零點幾μV~幾μV),此時噪聲.的影響逐步變?yōu)橹鲗?dǎo),甚至淹沒信號電動勢4],由流速與相對誤差的關系圖(圖4)可知，為了保證儀表的檢測精度,流速應大于0.5m/s.故推薦使用流速范圍為0.5~5m/s. 灌漿施工時吸漿量大小一般在0~100L/min,進、返漿,上電磁流量計相應的流量范圍為30~100L/min,從流量、流速與口徑三者關系表(表1)可知:電磁流量計口徑選擇DN25比較合適。DN25的測量范圍是14.72~147.18L/min,同時DN25和現場灌漿管道口徑一致,配套安裝時,不需要變徑。同時電磁流量計的時間常數也應該設置小一些,一般在1~3s,以提高測量的靈敏度。 封孔:待灌漿結束后,按照施工技術要求壓漿封孔,無流量測量點,故不展開討論。
德國VSEVTR1015流量計電子樣冊1、旋進旋渦流量計無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；2、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；3、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；4、采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；5、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；6、采用EEPROM技術，參數設置方便，可*保存，并可保存長達一年的歷史數據；7、轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；8、配合本公司的FM型數據采集器，可通過因特網或者網絡進行遠程數據傳輸；9、壓力、溫度信號為變送器輸入方式，互換性強；10、旋進旋渦流量計整機功耗低，可用內電池供電，也可外接電源。蒸汽流量測量從測量技術上分為兩類:一類為過熱蒸汽和高干度(干度x=0.9以上)的飽和蒸汽;另一類為低干度飽和蒸汽.前一類可以作為單相流體處理,而后一類則為兩相流。由于目前所有的流量計只適用于單相流體,因此,低干度飽和蒸汽尚需進行深入研究?！ 〕Ｓ玫牧髁坑?jì)有： 差壓式流量計。該流量計目 前仍是測量蒸汽流量的主要儀表,為適應需要在技術上也有了新的發展.比如把節流裝置. 差壓變送器及三閥組組成一體式節流流量計，該流量計解決了差壓信號管路易出故障的缺點.還有采用定值節流件,用標準噴嘴代替標準孔板,因?yàn)閲娮旌涂装逑啾容^,噴嘴的流出系數穩定，不會因?yàn)檫吘変J角變鈍使流出系數發生變化,壓損也比孔板低,一般在同樣流量及值(孔板孔徑與管道直徑之比)時,壓損為孔板的 30%～50%?！ u街流量計測量中溫,即 200℃以下應用于蒸汽測量已趨于成熟,是目 前用于蒸汽測量的常規流量計.但是,應注意低干度介質將使其儀表系數偏離檢測值而增大測量誤差?！ 【俟芰髁坑?jì).分流旋翼式流量計一般在準確度要求不太高的內部管理分配上應用,主要是因?yàn)槭褂梅奖?價格便宜.通常適用于中小流量蒸汽的測量。 應變式新型靶式流量計,其結構由測量管.靶板.力傳感器. 信號處理單元組成.力傳感器為應變計式傳感器,信號處理顯示可以就地直讀顯示或輸出標準信號.力傳感器由筒式彈性體和力應變片組成,可以是內貼式和外貼式兩種.當彈性體在力作用下發生形變時,它破壞了由力應變片組成的電橋的平衡,產生與流量成平方關系的電信號.其工作原理是在恒定截面直管段中設置—個與流束方向相垂直的靶板,流體沿靶板周?chē)ㄟ^(guò)時,靶板受到推力的作用,推力的大小與流體的動能和靶板的面積成正比。在一定的雷諾數范圍內,流過流量計的流量與靶板受到的力成正比.靶板所受的力由力傳感器檢出。 靶板受力經力轉換器轉變成電流信號(4～20)mA或氣壓信號(20~100)kPa輸出,輸出信號與流量的關系可根據計算公式確定.這種應變式新型靶式流量計在蒸汽測量中具有比較優越的應用前景,適用于中小流量蒸汽的測量。電磁流量計傳感器兩電極、被測液體、放大器內阻構成一個閉合回路如下圖2．9，這相當與一個一匝的變壓器次級繞組，勵磁線圈相當與初級線圈，閉合回路相當與次級線圈。由于閉合回路不可能完全平行與磁場，總有部分磁力線穿過，這樣即使流速為零，也會產生感應電壓，這就是“變壓器效應"。根據楞次定律得到干擾電動勢：可見ew與勵磁頻率相關，與被測液體流量無關。干擾信號比電磁流量計流量信號相位要滯后90°，所以把干擾電動勢稱為正交干擾，由于正交干擾是磁感應強度B對時間t的微分，它又叫做微分干擾。 很多天然氣用氣小戶,其用氣特點為:瞬時流量較小或流量波動幅度較大.旋進漩渦流量計可作為用氣小戶交接計量的首選。下面是直接影響旋進漩渦流量計準確度的常見因素:(1)旋進漩渦流量計是通過測量漩渦頻率來計量流量的，流量計前有節流件。節流件會對氣流產生擾動，比如流量計前安裝調壓閥致使計量值波動較大，將調節閥裝到流量計后面后,流量就平穩很多。(2)用旋進旋渦流量計計量氣井氣或油井伴生氣這些未經處理的天然氣時，由于氣中帶液較多，對傳感器的沖擊腐蝕作用較強,容易造成損壞或磨損.另操作不當還會造成部件損壞,比如開關閥門過猛，,打壞旋渦發生體等。(3)應安裝適合流量范圍的流量計以滿足上限流量和下限流量的使用。對有條件的用戶可裝大.小口徑兩臺流量計,隨供氣大小倒換使用。(4)計量不準.難以發現。由于旋進漩渦流量計不像孔板流量計那樣，各個測量部件都可以通過檢查判斷故障，旋進漩渦流量計在一體化設計、維護量低的優勢下同時存在故障難以判斷的弊端。在不知道用戶具體用氣量.流量計上壓力、溫度顯示正確的情況下，很難判斷流量計上所顯示氣量的準確性,只能到檢定部門用標準裝置進行檢測判斷。有廠曾出現流量計已經不準而未及時發現的情況，這種情況很容易產生計量糾紛。1、電磁流量計傳感器外殼未接地出現的誤差。一般情況下，傳感器都是在金屬管道上進行安裝，并且金屬管道都是在地下，很多人因此認為對于儀表的外殼就不需要再做接地處理了。但是，這么操作卻是忽略了兩個重要問題:一方面是金屬管道都做了防腐蝕處理，金屬管道與地不能大面積接觸;二是傳感器一般都由膠皮墊連接著法蘭而與金屬管道分隔開，所以造成了傳感器的接地電阻大大增加，影響了流量計的測量結果，進而形成了誤差。另外，由于電動勢檢測一般均為幾毫伏左右，這也容易造成雜散電流對檢測結果的影響。 2、干擾環境下的輸出信號誤差分析。對于一般的電磁流量計來說，傳感器即電極與轉換器之間的連接電纜應做到盡可能短。因?yàn)閭魉托盘?hào)的電纜過長，電纜本身的分布電容造成的負載效應就會引起較大的測量誤差，同時也對信號受到干擾的幾率大大增加。在測量時，還要注意到走線方面，務必做到信號線與電源線分開走線，這樣就能防止產生“寄生電容”的干擾。目前很多場合已經用上了數字輸出儀表，以求獲得最為準確的測量數據。 3、強電、強磁環境下的誤差分析。流量計工作環境方面，要注意盡可能地與強電、強磁等設備的距離遠一些。由于電磁流量計在接地后，其周邊的附近如果也有一些其他的強電、強磁等設備也在接地，會造成流量計產生接地壓降，使電磁流量計接地電位變化，進而對測量結果形成誤差。另外，流量計如果是在非常強的磁場下工作，比如變壓器等強電磁設備附近使用，周邊磁場環境的強度超過電磁流量計電磁兼容的幅度時，會對測量結果的準確性造成很大的影響。對于超聲波流量計，流量修正系數K定義為沿超聲流量計信號傳播聲道上的線平均流速Lv與管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到層流狀態下的流量修正系數 K 為由式(2-17)和式(2-18)可以得到湍流狀態下的流量修正系數K為根據表1可以得到不同雷諾數下湍流流態的流量修正系數K，而在實際工程應用中，當管道內流體雷諾數Re＜105時，湍流狀態流量修正系數K為 當管道內流體雷諾數Re＞105時，湍流狀態流量修正系數K為 上述對于流量修正系數的分析是基于超聲波流量計處于理想的安裝條件下，即安裝處管道內流體充分發展。實際流量修正系數不僅與雷諾數有關，還與管道的安裝狀況、流量計上下游管段長度等因素有關。通常情況下管道內實際流態分布與理想流態分布有偏差，對流量計的測量精度產生影響，因此在管道布置和流量計安裝時，一般要求上游直管段大于10倍管道內徑，下游直管段要大于5倍管道內徑。德國VSEVTR1015流量計電子樣冊 氣體渦輪流量計準確度等級為1.0級,在音速?lài)娮旆怏w流量標準裝置上檢測時出現絕大多數不合格的問題，而之前并未:出現類似情況,該品牌流量計的合格率很高,通過對基表的檢測與高頻脈沖輸出的檢測,二者誤差一致,且均為負誤差,儀表顯示與輸出均正常。表1為誤差最大的一臺氣體渦輪流量計高頻脈沖輸出誤差和基表機械顯示部分的誤差值。 通過對標準裝置的自檢,并未發現異常,裝置工作正常。為了保證檢測的可靠性,將該批儀表在.2000L鐘罩式氣體流量標準裝置上進行了復檢。音速?lài)娮旆怏w流量標準裝置與2000L鐘罩式氣體流量標準裝置的系統誤差在0.3%以?xún)?nèi)。通過復檢發現氣體渦輪流量計的示值誤差在不斷變化,重復性較差,隨著檢測時間的延長,示值誤差不斷減小，向正方向發展,考慮到音速?lài)娮鞂?shí)驗室的環境溫度為10.5℃,鐘罩實驗室溫度為20.1℃,因此進行恒溫.后再進行試驗。恒溫后再次對氣體渦輪流量計進行檢測,表2為該臺氣體渦輪流量計的高頻輸出誤差。 通過表2可以發現在恒溫后的檢測結果誤差發生了較大的變化,重復性也較好,考慮到兩套裝置的系統誤差不超過0.3%,但實際檢測結果最大誤差偏移達到了2.30%，如此之大的偏移量并不是標準裝置所引起的。將該臺氣體渦輪流量計馬上拿到音速?lài)娮鞖怏w流量標準裝置上進行復測,所用噴嘴未改變,檢測結果見表3。 從表3可以發現在沒有對儀表經過任何改動的情況下,在同樣的裝置下,儀表的示值誤差合格,且和之前在裝置上檢測的誤差發生了較大的偏移。通過分析實驗中各個影響因素,發現變化較大的只有溫度,為了確認影響因素為溫度,將該流量計在音速?lài)娮鞂?shí)驗室10.5℃的環境溫度下恒溫，恒溫后再進行實驗,檢測結果見表4。 通過恒溫后的氣體渦輪流量計的示值誤差與最開始檢測的誤差相接近,說明溫度變化對儀表的誤差產生了較大的影響。通過對送檢用戶的詢問,由于用戶是外地送檢,出發較早,且送檢車輛空間有限，所以在送檢前一天晚上就將部分儀表的外包裝拆掉,并將表裝車,放置在室外,第二天早起送檢,雖然在檢測之前進行了短時間恒溫，但表體溫度仍然較低。 電磁流量計供電電壓?jiǎn)栴}是最主要的問題，也是此次儀表更換的最大困難。電磁流量計A是DC24V供電回路，兩線制;電磁流量計B是AC220V供電,四線制。將B表安裝在現場就意味現場要接一條AC220V的供電線，電纜設計之初肯定留有一定的余量(參照SH30822019石油化工儀表供電設計規范余量要求)。但是AC220V供電設備在現場并不是很多,想找到一根備用的AC220V電源線或許不是那么容易。 經現場核實電磁流量計A的安裝位置附近并沒有AC220V供電設備，距離太遠的設備如果現場重新配管施工AC220V電纜線路,因涉及動火作業或者挖掘作業,在投用裝置里面有很大的風險，而且工期太久。所以AC220V電源通過備用電纜的想法走不通。進一步現場核查發現，電磁流量計A非直拉電纜，中間有接線箱，接線箱內有多部?jī)x表通過一根16P本安電纜接至中控室，該16P本安電纜有6P備用線,其余10P電纜所接儀表為電磁流量計A和3臺液位開關、6臺閥位回訊?，F(xiàn)考慮通過這根16P的電纜中的1P走AC220V電源。接線箱到儀表端重新敷設一根臨時電源線約15m,16P電纜到現場機柜間,將AC220V的1P備用線從端子柜通過一對端子排重新引出，加接電源線接至電源柜。該方案可行性分析如下: 1)16P本安電纜中液位開關信號、閥位回訊信號都是通斷的開關信號,抗干擾能力強。電磁流量計B最大功率為75W,電流不大,且AC220V的電壓波形好，比較穩定,對DC24V負載造成串?dāng)_的影響考慮可以接受。 2)AC220V電源信號走原本安電纜路徑.是不符合規范的。綜合客觀實際要求，只能最大限度地滿足規范又要考慮現實情況。根據HG-T20512-2014儀表配管配線設計規范中7.1.3(見表3)和7.1.5(見表4)要求,可以知道儀表信號電纜與電力電纜平行敷設最小間距都是50mm。此處是該次故障處理沒辦法克服只能容缺的地方。 3)機柜間電纜布線,因是在投用盤柜施工，同一柜子儀表在線的同時進行布線接線，施工安全尤為重要?？紤]采取充足準備，提前加工,盡量減少盤柜內動作，由有經驗的接線員接線,禁止攜帶對講機進入機柜間等措施。確保機柜間電纜布線接線安全。 綜合分析，該方案的可行性可以接受。電磁流量計電極對測量介質的耐腐是選擇材料首先考慮的因素，其次考慮是否會產生鈍化等表面效應和所形成的噪聲。1.選擇耐腐蝕材料電磁流量計電極的耐腐蝕性要求很高.常用金屬材料有含鉬耐酸鋼Icr18Ni12Mo2Ti.哈氏合金.耐蝕鎳基合金、B、C、鈦、鉭、鉑銥合金,幾乎可覆蓋全部化學液。此外還有適用于漿液等的低噪聲電極,它們是導電橡膠電極、導電氟塑料電極和多孔性陶瓷電極或包覆這些材料的金屬電極。在原則上電極材料的選擇應從使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時后要做必要的實驗,如現場取液體樣品在實驗室做待用材料的腐蝕性試驗。最好的實驗是現場掛片,這是最接近實際應用條件的腐蝕性試驗,可以得出比較可靠能否適用的結論。2.避免電極表面效應電極的耐腐蝕性是選擇材料的重要因素,但有時候電極材料對被測介質有很好的耐腐蝕性,卻不一定就是適用的材料,還要避免產生電極表面效應。 電極表面效應分為表面化學反應、電化學和極化現象以及電極的觸媒作用三個方面?！ 』瘜W(xué)反應效應如電極表面與被測介質接觸后,形成鈍化膜或氧化層.他們對耐腐蝕性能可能起到積極保護作用,但也有可能增加表面接觸電阻。例如鉭與水接觸就會被氧化生成絕緣層。 對于避免或減輕電極表面效應的介質—電極材料匹配,還沒有像腐蝕性那樣有充足的資料可查,只有一些有限經驗尚待在實踐中積累?！ ‰姶帕髁坑?jì)接地環連接在塑料管道或襯絕緣襯里金屬管道的流量傳感器兩端,他們的耐腐蝕要求比電極低,充分有一定腐蝕定期更換。通常選用耐酸鋼或哈氏合金。因體積大從經濟上考慮較少采用鉭鉑等貴重金屬。如金屬工藝管道直接與流體接觸就不需要接地環。 考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量?jī)x表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。 由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值，然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特?cái)?shù); Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能 熱式質量流量計作為一種直接測量質量流量的智能型流量?jī)x表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外，具有壓損小、直管段要求低和允許動態修正的特點，其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構，在累積輻照劑量較大區域，可采用分體式流量計進行測量，信號處理部分布置于累積輻照劑量較小區域。 主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下，測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃，要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言，熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能 由于主泵第三級密封泄漏流測點位于安全殼內,周?chē)嬖?E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害，因而用于該測點的儀表應滿足抗震要求，在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周?chē)?E級儀表和核級設備產生潛在危害。 熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。 對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能 因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能，主要采用試驗法進行驗證。 對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上，累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內，表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝 為便于安裝和維護，流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正，經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量，熱式質量流量計可滿足安裝和維護要求。1.測量液體 孔板流量計測量液體流量時工藝管道水平安裝,差壓變送器的位置處于節流裝置下方時,取壓口應在節流裝置的水平中心軸線下偏 45°角引出,這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器(如圖8).若差壓變送器處于節流裝置的上方時,除取壓口下偏≤45°角 然后向上引導壓管外,應在導壓管的最高點裝置集器或排氣閥.(如圖9）2.測量水蒸汽 測量蒸汽流量時,安裝方式一般為差壓變送器低于,高于節流裝置兩種.(如圖 12)取壓口位置應附合上述安裝要求,并在導壓管制高點處裝上放氣閥和氣體收集器。3.測量氣體 測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于,低于節流裝置兩種c如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。4.測量腐蝕性液體和氣體 測量腐蝕性的液體和氣體流量時,取壓口應附合上述安裝要求,不論管道是水平安裝或垂直安裝,差壓變送器高于或低節流裝置③.測量氣體測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于、低于節流裝置兩種(如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。1.電磁流量計在漿液中的特別安裝要求 首先，要對電磁流量計的特別安裝要求進行分析，首先要了解此電磁流量計相對于其它一些流量計在特征方面有什么不同之處,電磁流量計的特點在于采用了法拉第的電磁感應定律，測量方法主要以直接測量的方式進行。并且，在測量結果上不受到流體密度、粘度、溫度以及壓力的影響，沒有阻流件與相應的壓力損失,同樣也不會在高流速的情況下發生一些氣體腐蝕的現象。不過，由于在實際的安裴過程中沒有采用科學的安裝方法以及嚴格安裝電磁流量計的特別安裝要求,部分電磁流量計極易在實際的運作中造成儀表測量誤差的出現，嚴重的還會造成儀表的損壞。在進行電磁流量計的安裝過程中,需要嚴格按照安裝流程進行操作，由于現場操作的復雜性,為了確保電磁流量計可以在運行效果上達到一個較好的操作水平,可以進行三臺以及電磁流量計的統一安裝操作，在氣化爐的頂部進行安裝，從而進一步增強測量效果，同時延長流量計的前直管段的使用方式，以便解決加壓泵在工作過程中造成的脈動影響。2.電磁流量計使用方法建議 在單機進行試車階段，需要嚴格安裝使用方式提示，禁止對電磁流量計進行送電。氣化爐在停車后，需要對電磁流量計先進行停電操作,然后再對其進行清洗，主要足清洗其中的管線，避免因電磁流量計內部的傳感器勵磁形成的磁場吸附了電極周?chē)蔫F銹而造成最終清洗效果的降弱。在正常的運行階段,如果發現電磁流量計發生-些波動或干擾現象的出現，需要對其原因進行分析，主要的原因可以概括為如下幾個方面:第一為泵引發的波動因素，主要因?yàn)槊簼{泵在某個工作時間內出現了異常工作效果，整體的流量值發生變化的可能性不大,但由于流量脈動的變化波動量也隨之發生了較大的變化。第二為煤漿引起的波動，前文提到，煤漿屬于混合物，其中不僅含有煤水化合物，還包括一些金屬顆粒,隨著這些金屬顆粒含量的增多,尤其是電極周?chē)逊e的金屬顆粒隨著電極壓力的形成逐步增加,從而造成停車現象的出現。第三為電磁流量計輸出信號的尖脈沖千擾，因?yàn)槊簼{含有的大顆粒金屬摩擦導致電極之間瞬間產生尖脈沖信號干擾，井且電磁流量計內部的傳感器受到溫度的影響，使得煤漿管線的沖洗難度不斷增加。3.電磁流量計的特殊加工 在進行電磁流量計的特殊加工過程中,要使用錳合金等特殊材質的加工方法進行防護沖刷磨損套的制作。對一些電磁流量計的碳化效果,電磁干擾效果的主要作用是指在防護沖刷效果的基礎.上,以電磁流量感應為防護基礎，以電極防護標準作為碳化防護效果的主要依據,根據電磁流量計加工的特性，在實際的應用效果上進行特殊加工。針對鐵磁性質的干擾，需要進行水煤漿磁過濾操作，在經濟條件允許的情況下可以采用不銹鋼的輸送管道,并定期對電磁流量計內部進行檢查與清理。針對電磁流量計的參數設定問題，不能按照最佳的安裝條件時測定的參數進行，也不能犧牲靈敏度彌補脈動流造成的波動,建議整體的阻止時間不應操作三十秒這一區間范圍。值得一"提的是,只有在進行防護檢修的過程中，才能最終確定相應的電磁流量參數,應當建c起統一的標準積極發揮其計量參數的特長與優勢。
您如果需要德國VSEVTR1015流量計電子樣冊的產品，請點擊右側的聯系方式聯系我們，期待您的來電
